Канализационная насосная станция (КНС) — ключевой комплекс сооружений и оборудования, предназначенный для приема, усреднения и последующего принудительного перекачивания бытовых, промышленных или ливневых сточных вод к точкам сброса или очистным сооружениям.
Канализационные насосные станции (КНС) применяются в тех случаях, когда рельеф местности не позволяет построить самотечную канализационную систему. Они представляют собой сооружения с подземной и надземной частью (хотя сейчас можно встретить сооружения только с подземной частью), которые обеспечивают бесперебойную работу всей системы водоотведения на компактной площади, предотвращая застой стоков, переполнение сетей и минимизируя экологические риски.
Как устроена канализационная насосная станция

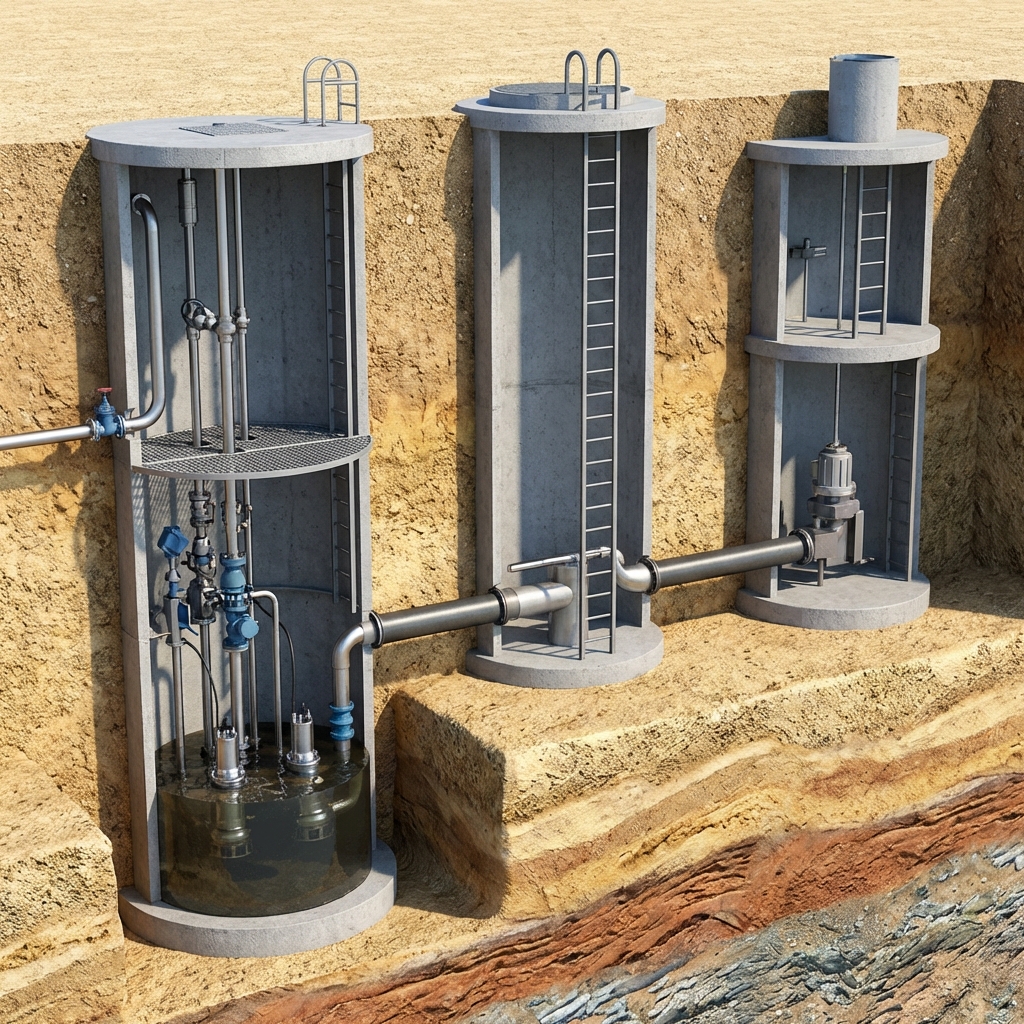

Подземная часть канализационных насосных станций, как правило, состоит из двух помещений: машинного зала и помещения приемного резервуара. В машинном зале размещаются насосы, напорные трубопроводы и всасывающие трубопроводы, вспомогательное оборудование. В помещении приемного резервуара размещают подводящие каналы с установленными в них решетками и сам приемный резервуар (ПР), который служит для регулирования притока сточных вод. Решетки служат для задержания крупного мусора, способного засорить насосы.
Основные требования к проекту КНС
Проект станции КНС должен обладать необходимыми рабочими характеристиками при минимальных финансовых вложениях. Цена, определяемая конструкцией насосной станции, должна базироваться на анализе капитальных затрат, а также затрат на эксплуатацию, техобслуживание, демонтаж оборудования после завершения срока действия проекта или его реконструкцию после истечения периода эксплуатации. В основном цену КНС определяет цена насосов, которых рекомендуется установить не менее двух.
Насосы, которые используются для перекачивания подземных вод, проникающих в поверхностные потоки, закладываются на станциях с комбинированным потоком, расчетная производительность должна превышать уровень выброса промышленных и хозяйственно-бытовых стоков просачивающихся вод и оттока вследствие осадков. При большом объеме сточных вод принимают несколько параллельно работающих насосов с суммарной подачей, равной максимальному секундному притоку. В часы, когда приток не достигает максимального значения, отключаются часть насосов или на некоторое время все насосы, а сточные воды собираются в приемном резервуаре.
Кроме расчета насоса на производительность необходимо определится с размером отстойника. Размер отстойника может оказать влияние на выбор параметров насосов и их количество с учетом минимального требуемого рабочего цикла.
Если размер отстойника определен, параметры насосов и их количество должны быть следующими:
- с мощностью электродвигателя до 75 кВт (100 л/с) включительно должны обеспечивать продолжительность минимального рабочего цикла насоса не менее 6 минут, насосов септика – не менее 20 минут;
- для насосов с мощностью более 75 кВт (100 л/с) между пусками должен предусматриваться 30 минутный интервал;
- пуск насосных систем с мощностью более 375 кВт (500 л/с) должен проработан более детально. Согласно инструкций производителя и требует отдельной главы проекта.
Для перекачки сточных вод, в которых имеются твердые включения, не превышающие 100 мм, используются модульные КНС. Такие станции представляют собой цилиндр, имеющий радиус от 400 до 1500 мм и высоту до 12 м.
Кроме того, для КНС обязательно должны быть разработаны фундаменты по заданным производителем параметрам. Зачастую заказчик так же хочет разработать систему ограждения и подъездные пути, которые позволяют обеспечить беспрепятственный подъезд обслуживающей техники и доступ персонала.
Материалы для изготовления конструкций КНС
Основным материалом станции является армированный стеклопластик. Это инженерное сооружение специально рассчитывается на то, чтоб выдерживать нагрузку от: давления грунта; грунтовой воды; веса самого технологического оборудования.
В качестве других основных материалов при изготовлении оборудования КНС используются нержавеющая сталь, армированный стеклопластик, ПВХ. Они не подвержены гниению и коррозии. Именно благодаря этому нет необходимости в проведении профилактической антикоррозионной работы по защите корпуса, значительно увеличивается срок службы всего сооружения.
